大家知道嗎？在新家裝修時，埋在墻里面的家裝電線才是重中之重，它關系到日常生活的便利和用電安全。

電線雖小，責任重大。因?yàn)殡娋€(xiàn)埋在墻里面，很多人都忽略了電線的重要性。俗話說：“墻內不省墻外省。”隱藏在墻里的電線絕對是牽一發而動全身的“主動脈”，與家庭安全息息相關。

所以，學會選購家裝電線，選好家裝電線，是家庭安全的前提。

SO，今天，湘江小編就帶著大家一起來討論討論關于家裝電線的選擇和布線施工的問題。

1、什么是家裝電線的平方數？

電線平方數是裝修水電施工中的一個口頭用于。

電線的平方：銅絲的橫截面積，單位為平方毫米。

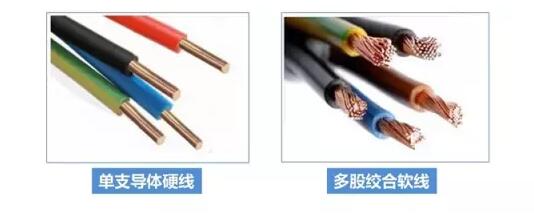

注意：家裝電線一般是單芯線，根據導體結構的不同，分：單支導體硬線和多股絞合軟線。對于多股絞合軟線，電線的平方數是所有銅絲的截面積之和。

2、家裝電線如何選型？

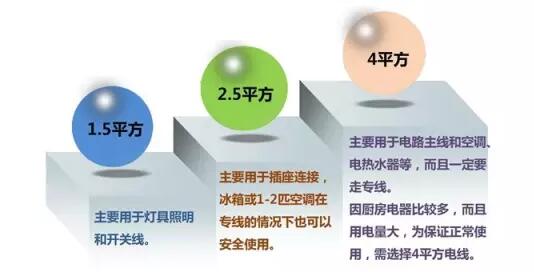

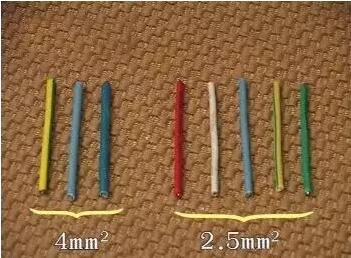

家裝電線主要有三種規格：1.5平方、2.5平方和4平方，另外還有6平凡和10平方，但主要用于進戶主干線，在家裝中幾乎不用或用量很少。

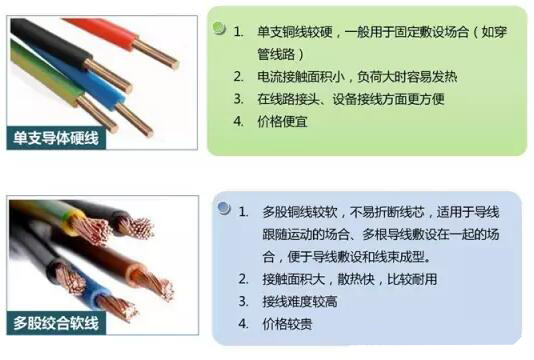

3、硬線和軟線，到底選哪個？

4、家裝電線的型號，代表什么呢？

家 裝 電 線
單芯線		多芯線
單支導體硬線	多股絞合軟線	硬護套線	軟護套線
WDZ-BYJ,BV	WDZ-BYJ,BVR,RV	BVVB	RVV

單芯線：

WDZ-BYJ:低煙無鹵交聯聚烯烴電線（XLPE），根據導體結構的不同，分：硬線和軟線。

BV：PVC電線，只有一根銅絲的單芯線，比較硬。

BVR：PVC電線，好多股銅絲絞在一起的單芯線，較軟。

RV：PVC電線，是更多股銅絲絞在一起的單芯線，極軟。

比如：

BV 2.5平方是1根1.78銅絲組成的。

BVR 2.5平方是19跟0.41銅絲組成的。

RV 2.5平方是49根0.25銅絲組成。

多芯線：

BVVB：硬護套線，二根或者三根BV線用護套套在一起的。

RVV：軟護套線，二根三根或者四根RV線用護套套在一起的。

一般裝潢走明線的話，建議用BVVB護套線。

5、買家裝電線，小心陷阱！

目前，市場上的家裝電線品牌多、價格亂。同樣規格的一盤線，因?yàn)閺S家不同，價格可相差20%~30%。

湘江小編偷偷告訴你哦，家裝電線之所以?xún)r(jià)格差異巨大，是由于原材料不同造成的。生產電線的主要原材料是無氧裸銅和絕緣材料。目前原材料市場上無氧裸銅每噸幾萬元，而回收的雜銅則便宜很多；絕緣材料優質品和殘次品的的差價更是懸殊。另外，長度不足，銅絲不夠粗、絕緣體含膠量不夠，也是造成價格差異的重要原因。

總而言之，就是不要一味的圖便宜啦。俗話說的話，便宜沒好貨。

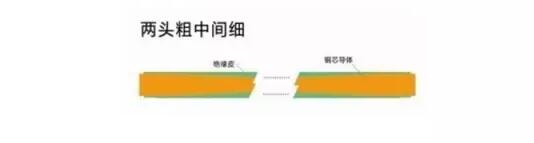

陷阱1：銅絲兩頭粗中間細

有的劣質電線，前后兩頭各幾米是正常的，但是中間的銅芯變細，絕緣皮變厚，而外觀與國標的一模一樣。

陷阱2：劣質銅芯以次充好

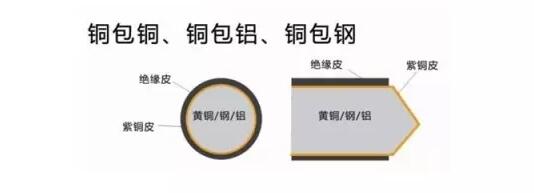

國標電線要求使用99.9%的無氧裸銅（紫銅），但一些不良廠家為了降低成本，往往使用黃銅、鋼或鋁，然后裹上一層紫銅以蒙騙消費者（如下圖所示）。

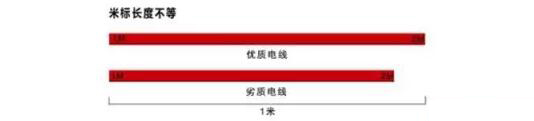

陷阱3：米標長度不符

同樣標明是100米的電線，也都有100米標，外表沒有差異，但劣質電線每段米標之間的距離往往少2-3厘米，這樣一盤100米的電線，算下來就只有97-98米了，相當于消費者多花了2%-3%的錢。

   家裝電線布線施工要領

一、家庭裝修中，要涉及強電（照明、電器用電）和弱電（電視、電話、音響、網絡等）電路線埋暗線，線材很重要；

二、家裝電線規格的選用：家庭裝修中，按國家的規定，照明、開關、插座要用2.5平方的電線，空調要用4平方的電線，熱水器要用6平方的電線。

三、目前電的安裝方法很多，有的是12元/平方，有的是15元/平方，做法不同，做工費用也不同。

1、功能性的做法：主是不用分很多組，只要能達到用電的目的就可以了，一個三房?jī)蓮d的房子也就是分4組線。

2、分組做法：分組就是第個空間的都要單獨分組，每個空間的空調還要單獨分組，一個三房?jī)蓮d就需要房間3組，客廳1組，餐廳1組，兩個衛生間2組，廚房1組，三個房間空調要3組，客廳空調1組，總共要12組線，每組都要需要單獨的空開控制。如果用普通的PVC管穿線，就是12元/平方的人工費。用冷彎管穿線的人工費就是15元/平方，因?yàn)?每個彎管都需要用彎管器作彎頭，很費工時的，所以貴一點。強弱電分槽布線的，要加3元，就是18元/平方，說白了就是加多開槽的錢。

3、國標的做法就要22元了，完全不開橫槽，只開豎槽。

四、水電施工的基本原則：

水電的施工原則就是，走頂不走地，頂不能走，考慮走墻，墻也不能走，才考慮走地，走頂?shù)木€(xiàn)在吊頂或者石膏線里面，即使出了故障，檢修也方便，損失不大，如果全部走地了，檢修就要指導地板掀起來，地面是混凝土結構，要埋線管，必然會傷害到混凝土層，甚至鋼筋。

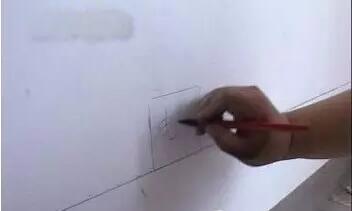

1、定位：首先要根據 你對電的用途進行電路定位，比如，哪里要開關、哪里要插座、哪里要燈等電工會根據你的要求進行定位。

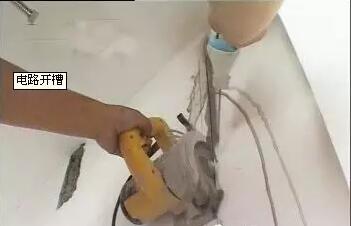

2、開槽：定位完成后，電工根據定位和電路走向，開布線槽，線路槽很有講究，要橫平豎直，不過，規范的做法，不允許開橫槽，因?yàn)闀?huì)影響墻的承受力。

3、布線：布線一般采用線管暗埋的方式。線管有冷彎管和PVC管兩種，冷彎管可以彎曲而不斷裂，是布線的最好選擇，因?yàn)樗霓D(zhuǎn)角是有弧度的，線可以隨時更換，而不用開墻。

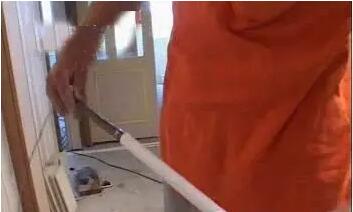

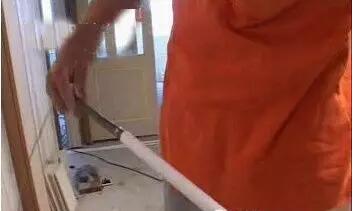

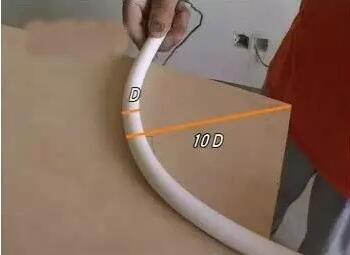

4、彎管：冷彎管要用彎管工具，弧度應該是線管直徑的10倍，這樣穿線或拆線，才能順利。

5、家裝電線布線要遵循的原則

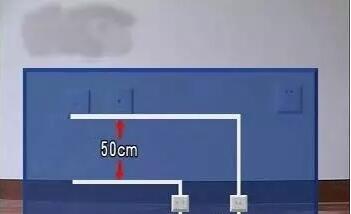

布線原則（1）如下圖：強弱電的間距要在30-50公分，因?yàn)閺?qiáng)電會干擾你的電視和電話；

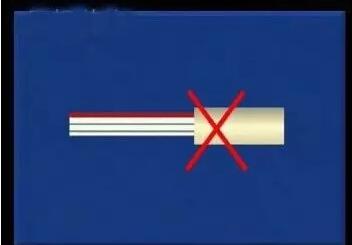

布線原則（2）如下圖：強弱電更不能同穿一根管內；

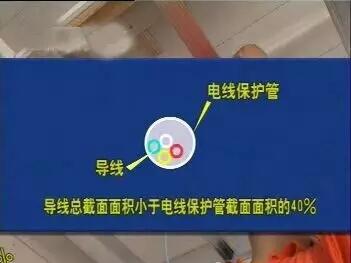

布線原則（3）如下圖：管內導線總截面面積要小于保護管截面面積的40%，比如20管內最多穿4根2.5平方的線；

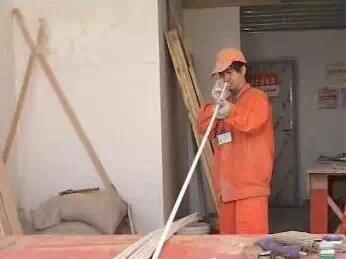

布線原則（4）如下圖：長距離的線管盡量用整管；

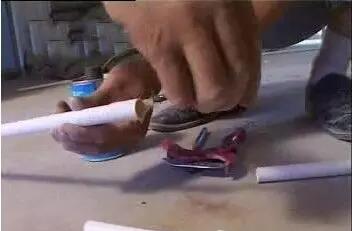

布線原則（5）如下圖：線管如果需要連接，要用接頭，接頭和管要用膠粘好；

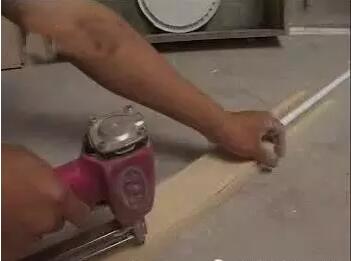

布線原則（6）如下圖：如果有線管在地面上，應立即保護起來，防止踩裂，影響以后的檢修；

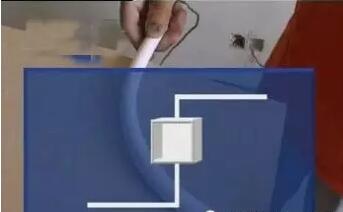

布線原則（7）如下圖：當布線長度超過15米或中間有3個彎曲時，在中間應該加裝一個接線盒，因?yàn)椴鹧b電線時，太長或彎曲多了，線從穿線管過不去；

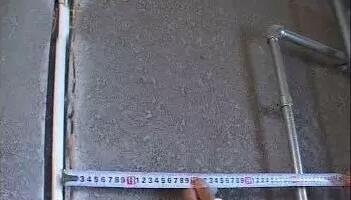

布線原則（8）如下圖：一般情況下，電線線路要和暖氣、煤氣管道相距40公分以上；

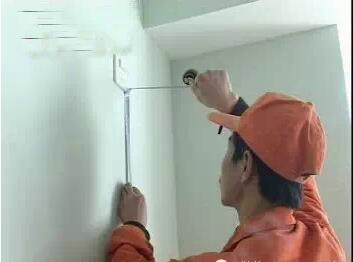

布線原則（9）如下圖：一般情況下，空調插座安裝離熟地2米以上；

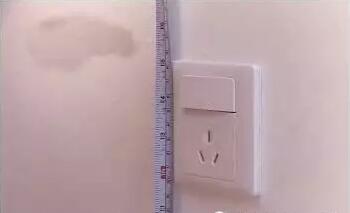

布線原則（10）如下圖：沒有特別要求的前提下，插座安裝應該離地30公分高度；

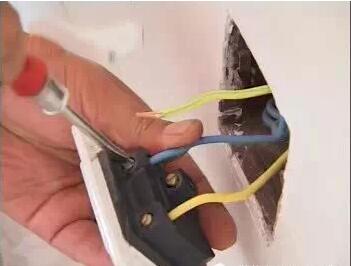

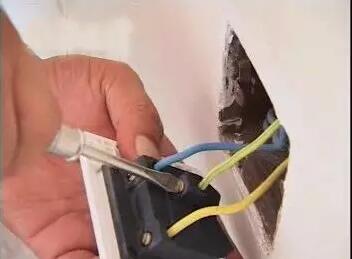

布線原則（11）如下圖：開關、插座面對面板，應該左側零線，右側火線；

布線原則（12）如下圖：家庭裝修中，電線只能并頭連接，絕對不是我們平時隨便一接就OK那么簡單；

布線原則（13）如下圖：接頭處采用按壓，必須要結實牢固；

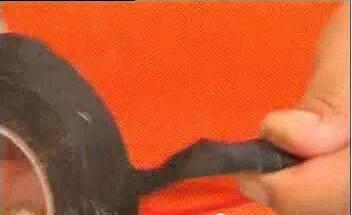

布線原則（14）如下圖：接好的線，要立即用絕緣膠布包好；

布線原則（15）如下圖：在裝修過程中，如果確定了火線、零線、地線的顏色，任何時候，顏色都不能用混了；

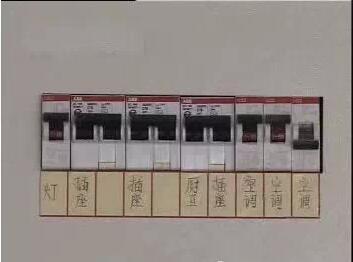

布線原則（16）如下圖：家里不同區域的照明、插座、空調、熱水器等電路都要分開分組布線；一旦哪部分需要斷電檢修時，不影響其他電器的正常使用；

布線原則（17）：很關鍵的在做完電路后，一定要讓施工方給你一份電路布置圖，一旦以后要檢修或墻面修整或在墻上打釘子，防止電線被打壞。
